Csillárkapcsoló, kapcsoló, bekötése, rajz

Kapcsoló, csillárkapcsoló bekötése hobbi villanyszerelőknek:

Ebben a bejegyzésben, azoknak szeretnék segítséget nyújtani, akik esetlegesen
kapcsolót, lámpa kapcsolót, csillárkapcsolót szeretnének otthonukban cserélni, felszerelni és éreznek
magukban olyan műszaki felkészültséget, hogy maguk állnak neki a kapcsoló bekötése és cseréjének.
Gyakorlatilag a háztartási villamos áramkörökben a legfontosabb szerep, a világítási, villanykapcsoló és konnektoroké.



Nagyon fontos!
Bármilyen erősáramú villamos szerelésnél akár csere vagy új telepítés, kötelezően feszültség mentesítenünk kell a szerelendő áramköri szakaszt!
A szereléshez használjunk 1000v-ig szigetelt szerszámokat, gumikesztyűt, és vastag talpú cipőt.
Nem elég az elosztószekrényben történő kismegszakító lekapcsolása!
Lehetőség szerint, ha nappal dolgozunk, kapcsoljuk le a mérő óra előtti megszakítókat is és
bizonyosodjunk meg róla, hogy a szerelés ideje alatt úgy is marad, illetve senki , még véletlenül sem
kapcsolhatja vissza a megszakítókat ez idő alatt.



Az alábbi példákban szeretnék bemutatni pár alapkapcsolást, működési elvet szemléltetve
érthető rajz formájában, a legnépszerűbb lámpa kapcsoló típusok bekötésére.

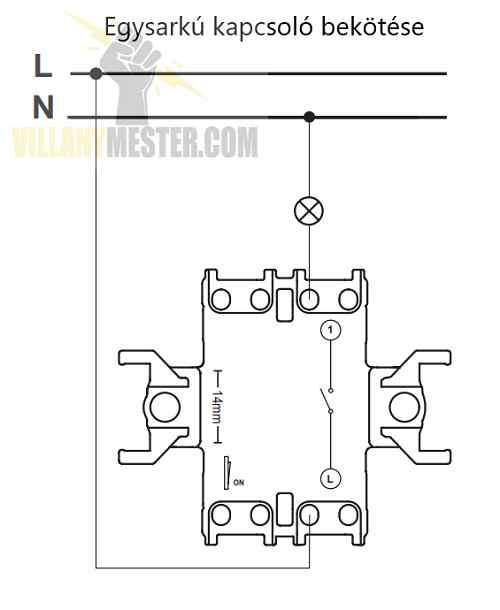

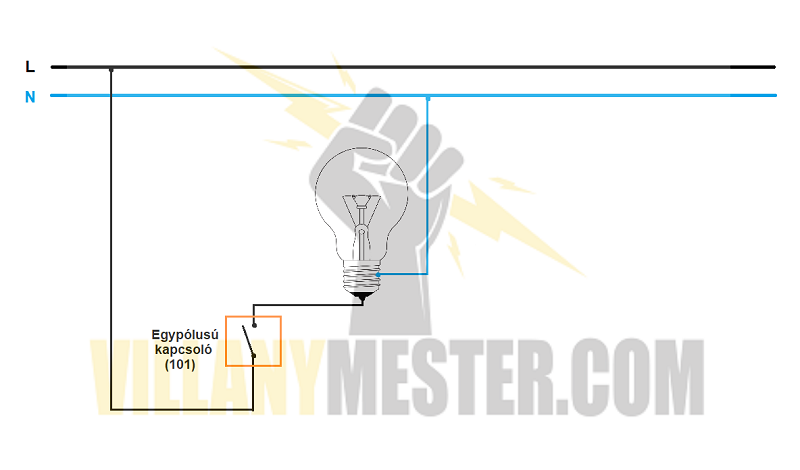

Egypólusú kapcsoló bekötése:

Az “egysarkú” egypólusú kapcsoló (jelölése 101) bekötése egyszerű feladat.
A kapcsoló csak a fázisvezetőt (L) szakítja meg. A nulla (N) vezető állandó egy potenciálon van a
lámpa foglalatával.

kapcsoló-bekötése-egypólusúegysarkú-kapcsoló-bekötés

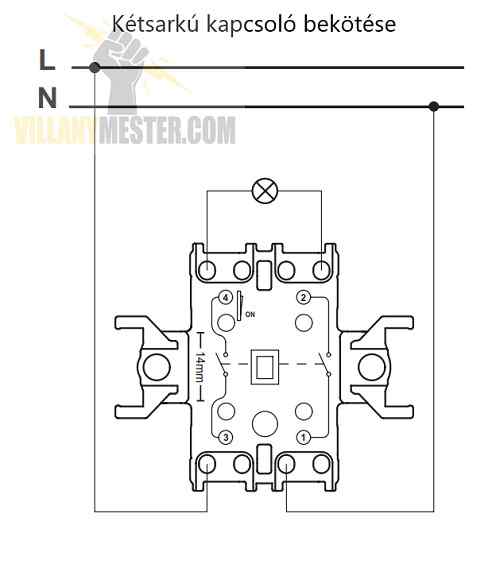

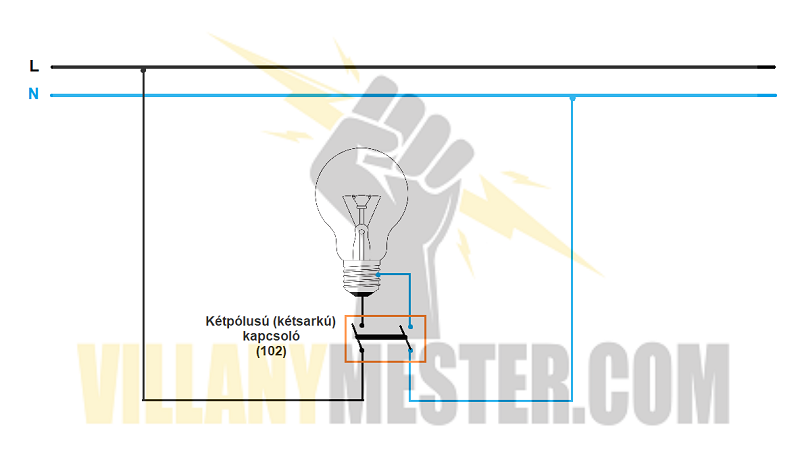

Kétpólusú (kétsarkú) kapcsoló bekötése:

Ez a kapcsoló típus egyszerre szakítja meg a nulla (N) és fázis vezetőt (L). Jelölése (102).
Napjainkban a legtöbb esetben a kétsarkú, kétpólusú kapcsoló bekötése, alkalmazása a fürdőszobában
vagy egyéb vizes helyiségekben történik. Előszeretettel alkalmazzák kerti, kültéri áramkörök esetében is. A kapcsoló kinézete megegyezik az egysarkú kapcsolóéval, ugyanúgy 1db billenő lappal rendelkezik, egy áramkör ki és bekapcsolása a feladata.

kétpólusú-kapcsoló-bekötésekétsarkú-kapcsoló-bekötés

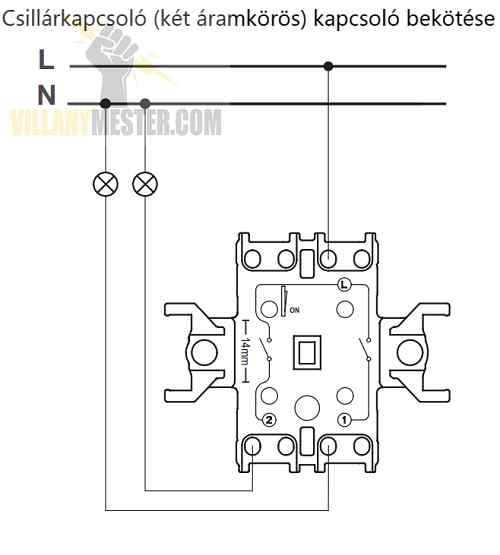

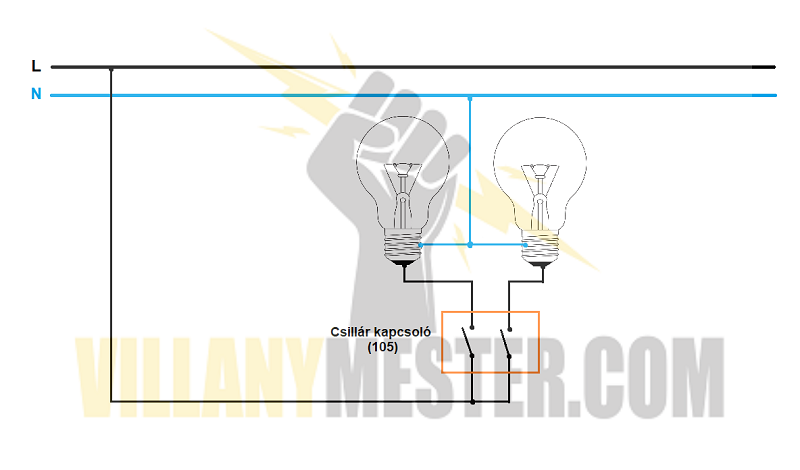

Csillárkapcsoló bekötése:

A csillárkapcsoló két áramkör kapcsolását teszi lehetővé, ezáltal két áramkörös kapcsolónak is hívják.
Két billenő lappal rendelkezik, jelölése (105). Működési módja megegyezik az egysarkú kapcsolóval, csak a fázis vezető megszakítása a feladata.
Csillárkapcsoló bekötése:
A kapcsolók hátoldalán lévő bekötési rajz alapján. A fázis (L jel) vagy egy befelé mutató nyíl a megszakítani kívánt fázis vezető bekötési pontja. A kifelé mutató nyíl a lámpa felé elmenő fázis bekötéi pontja.

A csillárkapcsoló bekötése, alkalmazása nem csak a hagyományos értelemben vett , régi két áramkörös
csillárok esetében lehetséges. Vezérelhetünk vele akár 2db falikart, spot lámpa áramköröket stb…

csillárkapcsoló-bekötésecsillárkapcsoló-bekötése





























kapcsoló-csillárkapcsoló-villanymester-bekötése

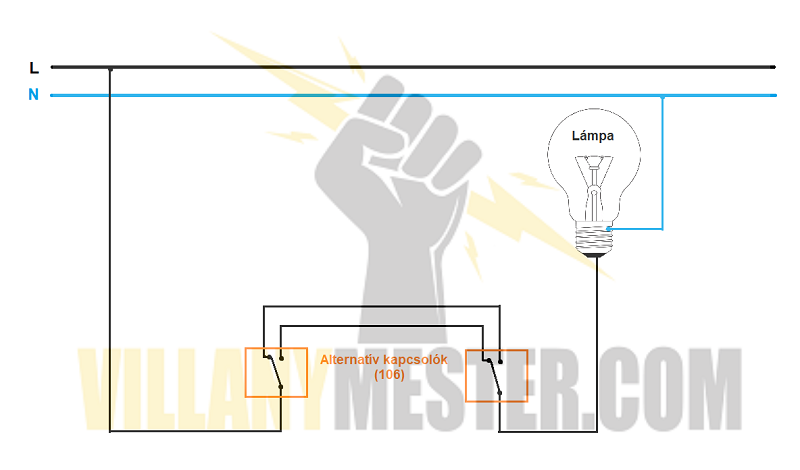

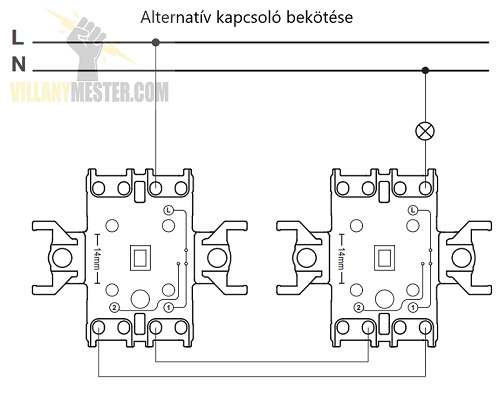

Alternatív kapcsoló bekötése:

Az alternatív kapcsoló bekötése abban az esetben indokolt, ha egy vagy több lámpatest , egyszerre, egy időben történő ki és be kapcsolását szeretnénk, viszont ebben az esetben két különböző helyről működtetni.
Az alternatív vagy váltó kapcsoló jelölése (106)
Nappalikban, nagyobb helyiségekben, csarnokokban, folyosókon használatosak elsősorban, ahol a helyiségbe több belépési és kilépési pont található.
Például ha az előszobából a nappaliba lépünk, felkapcsoljuk a lámpát, majd a nappalin áthaladva a hálószobához érve, lekapcsolhatjuk a világítást.

Napjainkban ennek a típusnak a kiváltására már úgynevezett impulzus reléket is használunk az egyszerűbb kivitelezés, vezeték kiépítés miatt, legfőképp nagyobb távolságoknál keresztváltó kapcsolás helyett pl. lépcsőházakban.

alternatív-kapcsoló-bekötésealternatív-kapcsoló-bekötése-rajz

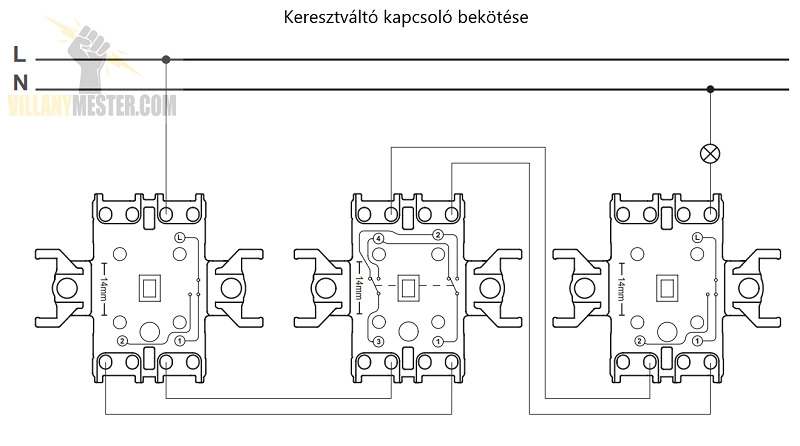

Keresztváltó kapcsoló bekötése:

keresztváltó-kapcsoló-bekötése

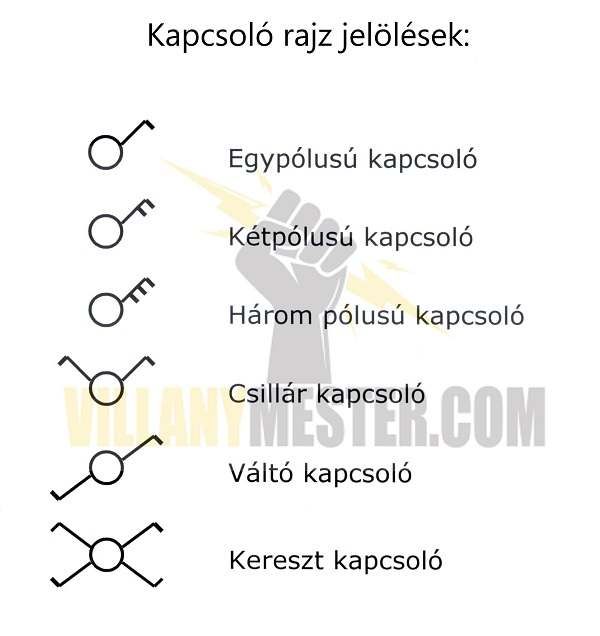

Kapcsoló rajz jelölések:

kapcsoló-rajz-jelölések
